MXene中的成分–结构–性能关系
文章来源:原创 发布时间: 2026-06-01 浏览次数:
MXene中的成分–结构–性能关系


MXene作为二维过渡金属碳化物、氮化物及碳氮化物的大家族,自2011年发现以来快速发展,至2025年已成为仅次于石墨烯的二维材料研究热点。其成分多样性(包括过渡金属、表面官能团、X亚晶格及原子层构型)是实现性能可调控性的关键,但目前对成分–结构–性能之间系统关系的理解仍不充分,制约了面向应用的精确设计。

本综述系统阐述了MXene成分与结构多样性如何决定其性能。首先从M位和X位控制出发,介绍了单金属、固溶体、有序双金属(面内有序o-MXene、面外有序i-MXene)、超有序、有序双空位及高熵多金属MXene的原子级设计策略。其次,讨论了表面官能团(如O、OH、F、Cl、Br及有机配体)的调控方法(湿法刻蚀、熔盐刻蚀、气相合成等)及其对稳定性、电导率、功函数和超导性的影响。再者,综述了原子缺陷、单原子掺杂插层工程对性能的精细调控。最后,展示了上述设计策略在电磁屏蔽、析氢反应、钙钛矿太阳能电池、红外隐身、生物医学、量子技术等领域的应用前景,并指出了未来面向可持续合成和机器学习辅助设计的发展方向。

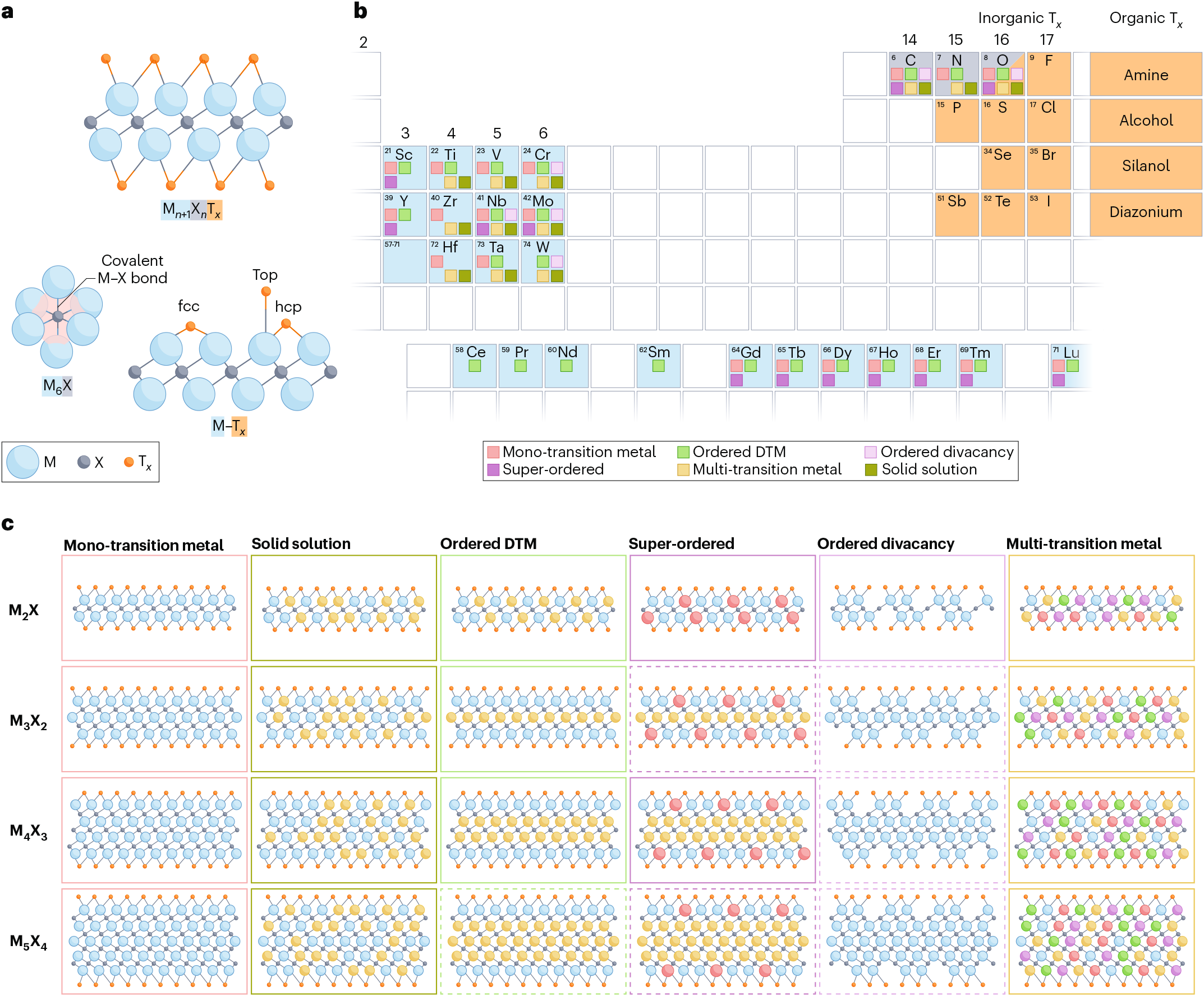

图1a展示了MXene中M-X键合(X位于八面体位点)及M-Tx键合(Tx可能占据的表面位点)。图1b为元素周期表,标出了可用于构建MXene的过渡金属、稀土、U以及C、N、O等X位元素。图1c列举了单过渡金属、超有序、有序双空位、面内有序(i-MXene)、面外有序(o-MXene)及多金属MXene等结构类型。该图系统揭示了MXene成分与结构的巨大可调空间。

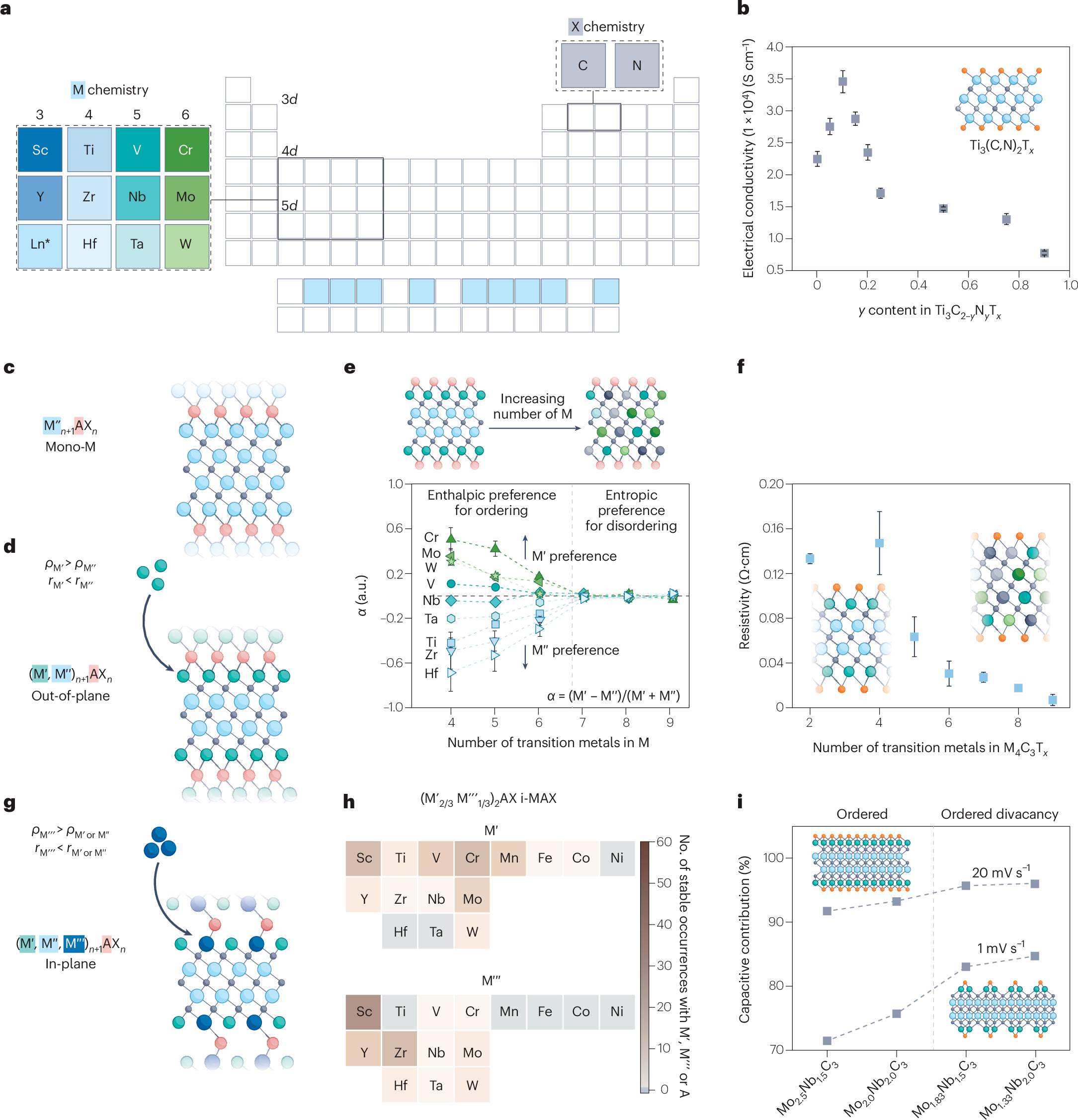

图2a展示了可形成MAX相的M元素(3-6族过渡金属及镧系)和X元素(C、N)。图2b表明控制C:N比可调节碳氮化物MXene的性能(如电导率)。图2c为单金属M₄AX₃的原子层排列。图2d展示了两种不同金属在M位形成面外有序。图2e说明有序-无序转变取决于焓与熵的平衡。图2f显示含7-9种金属的无序MXene电阻率更低。图2g为三金属面内有序结构(i-MAX)。图2h为稳定组合的M₄AX相。图2i表明面内有序MAX相可制备有序双空位MXene,用于调控电化学行为。

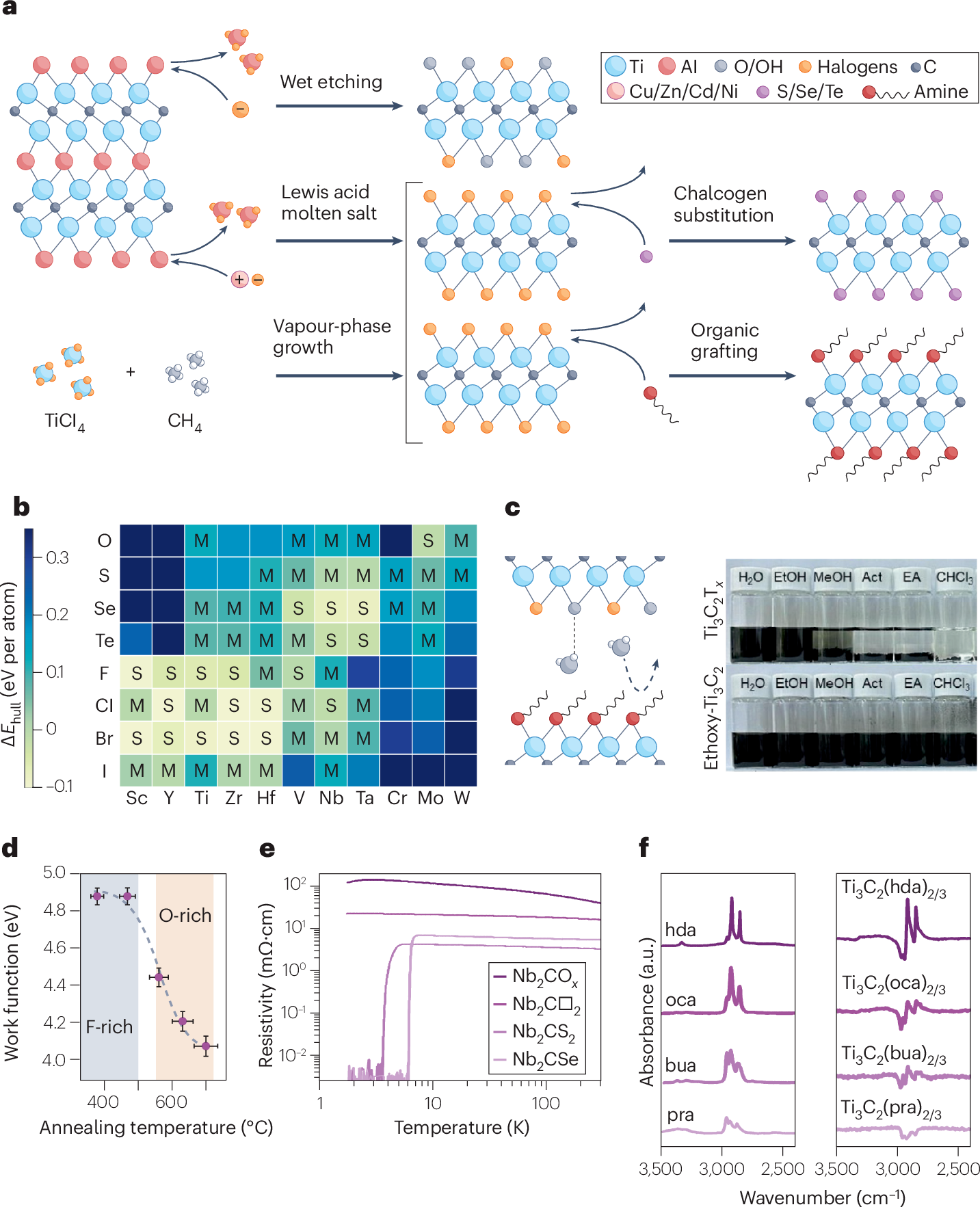

图3a总结了多种表面终止策略(湿法刻蚀、熔盐刻蚀、气相合成、有机接枝等)。图3b通过凸包能量(ΔEbul)计算了不同M和终止基团的热力学稳定性。图3c表明有机接枝可改善MXene在多种溶剂中的分散性。图3d显示随退火温度升高,F基团脱附使Ti₃C₂T_x功函数从4.8 eV降至4.1 eV。图3e显示Nb₂CS₂和Nb₂CSe₂在低温下出现超导转变,而Nb₂CO₂无超导性。图3f表明烷基胺接枝的Ti₃C₂Tx中C-H键伸缩振动出现Fano共振耦合,源于等离激元增强。




图4a展示了二维MXene中的原子级缺陷类型(金属/X空位、替位原子、边缘缺陷)。图4b介绍了诱导缺陷的方法(替位掺杂、过度刻蚀、电子辐照)。图4c为不同HF浓度下Ti₃C₂Tx的STEM图像,显示空位和空位簇随酸浓度增加。图4d利用原子层分辨率SIMS定量了缺陷浓度。图4e示意单原子掺杂。图4f显示Pt单原子锚定在Mo₂TiC₂Tx的Mo空位上,HER质量活性为商业Pt/C的40倍。图4g表明Co掺杂Mo₂Cx在250°C下氨合成速率达95 μmol g⁻¹ h⁻¹。图4h为碱金属离子、有机分子等插层示意图。图4i显示Li⁺交换后的V₂CTx胶体稳定性超过3个月。

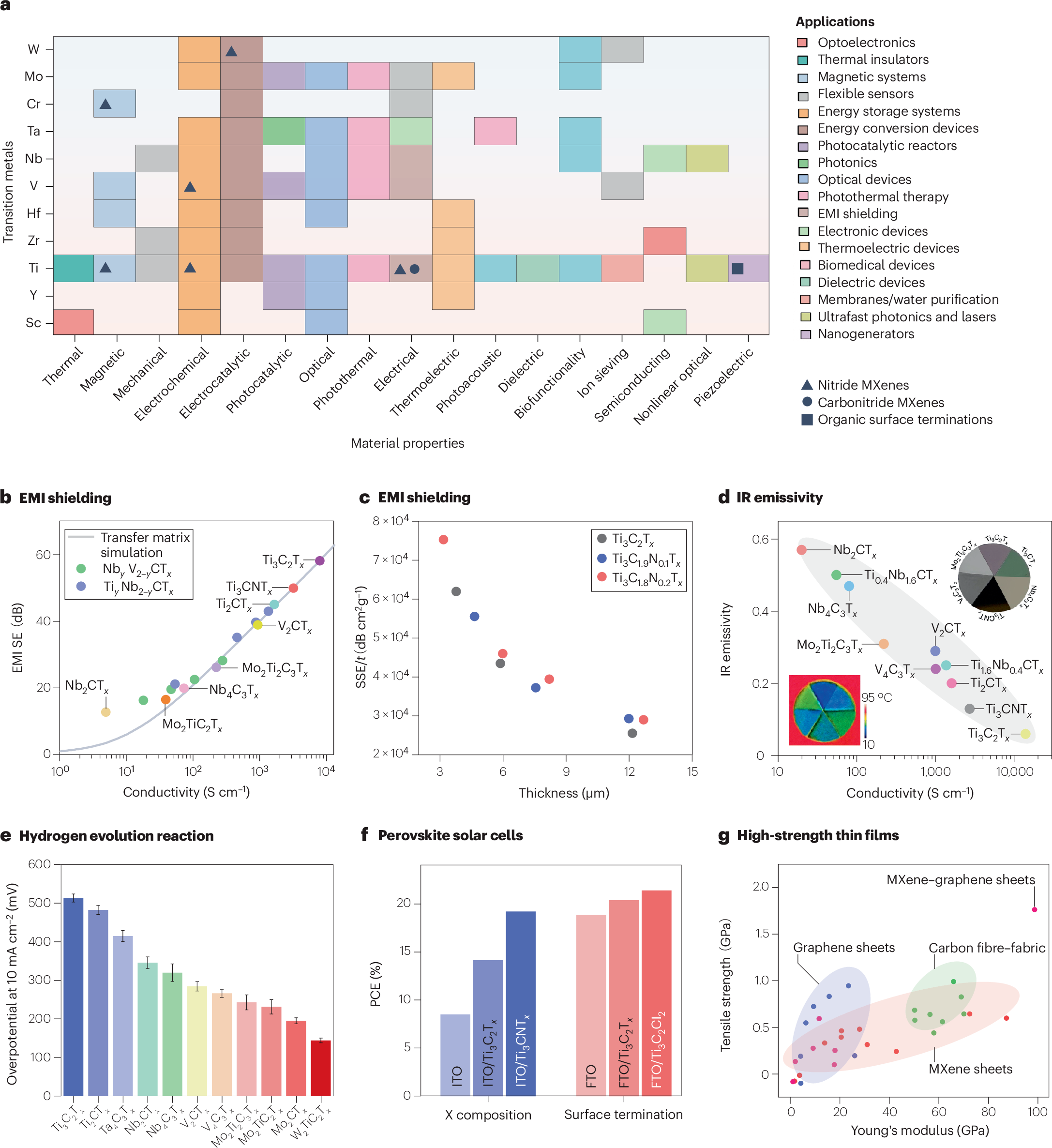

图5a示意图展示了原子级设计和表面化学如何影响性能并导向应用。图5b为16种MXene的EMI屏蔽效能(SE)与电导率关系,5μm厚膜均超过20 dB。图5c显示Ti₃C₂N₂yTx等碳氮化物MXene的绝对屏蔽效能优于所有已知材料。图5d显示IR发射率随电导率增加而降低。图5e总结了14种MXene的HER过电位趋势。图5f显示Ti₃CNTx基钙钛矿太阳能电池PCE达19.13%,Ti₃C₂Cl₂基器件达21.31%。图5g表明MXene/氧化石墨烯复合膜抗拉强度达1.87 GPa,杨氏模量98.7 GPa。

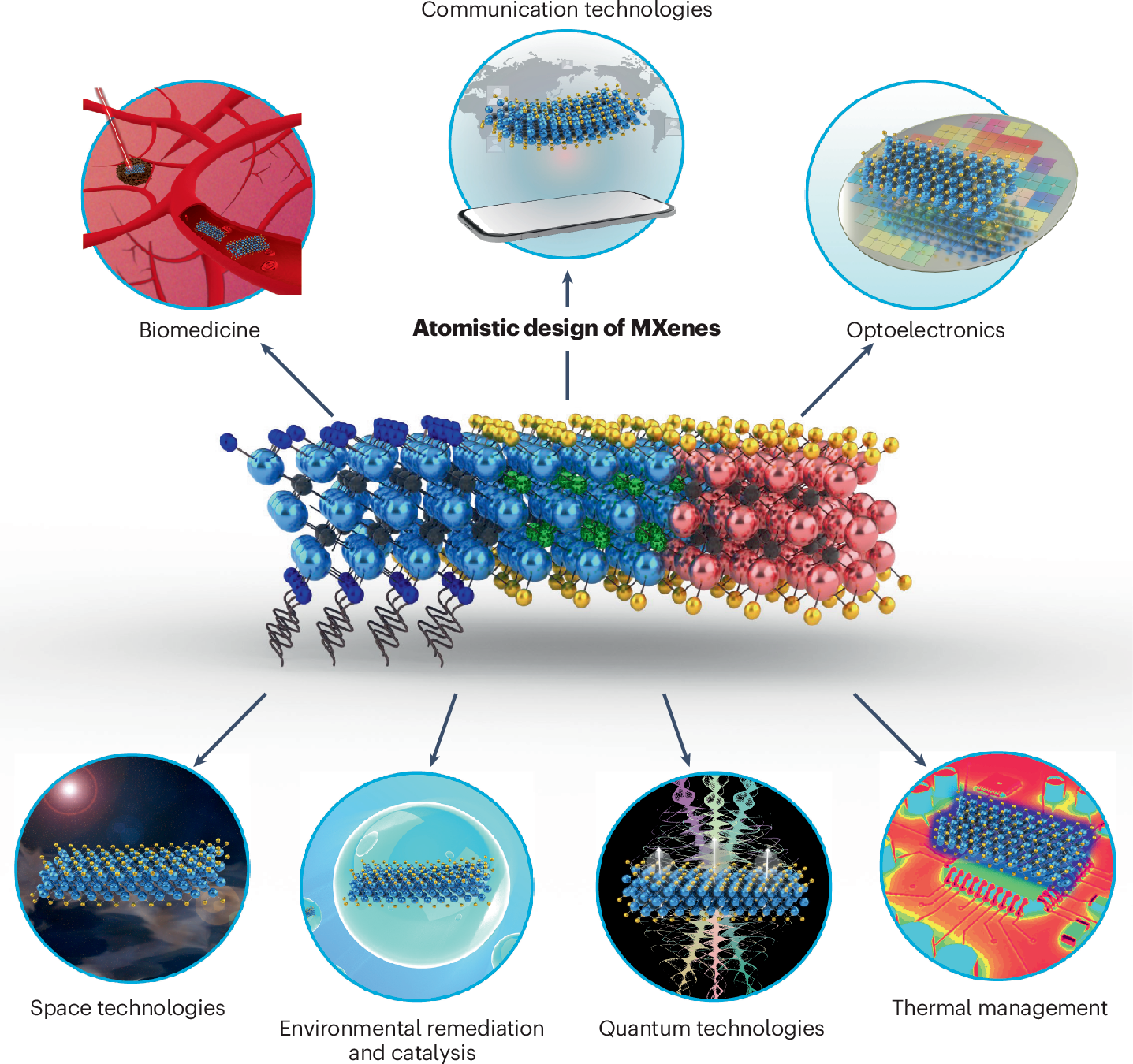

图6展望了MXene在生物医学(骨再生、深部光热治疗、多模态成像)、光电子(光伏、发光二极管、光电探测器)、环境修复与催化(HER、CO₂还原、污染物降解)、通信与量子技术(太赫兹调制器、自旋电子器件)、空间探索(耐高温导电材料)和热管理(低红外发射率、热隐身)等领域的潜在应用。



END

免责声明: 本文部分内容参考自公开资料,版权归原作者所有。如有任何疑问,请联系我们。
