1.提出“水介导剪切”实现公斤级单层MXene制备。研究通过调控层间Li⁺的溶剂化环境，使水分子将Li⁺由“静电桥”转化为Li⁺–H₂O氢键网络，从而屏蔽层间静电吸引并撑开MXene层间距。该策略实现了约84.6%的高剥离产率，获得横向尺寸超过10 µm的单层MXene纳米片，并可达到公斤级分散液制备。

2.用“温柔剥离”打破高产率与低缺陷的矛盾。相比超声空化、振荡和单纯剪切方法，水介导MXene保留了更大的片径、更完整的边缘和更低的晶格应变。GPA分析显示WS-MXene应变仅0.36%，显著低于CE-MXene的6.23%、OS-MXene的3.43%和SF-MXene的2.95%，证明其接近无缺陷、低应力的晶格状态。

3.从单层大片走向百米级膜和海水提锂。WS-MXene墨水具有良好剪切变稀行为，可用于书写、浸涂、挤出、丝网印刷和卷对卷涂布，制备超过100 m的连续膜。所得膜导电率约11000 S cm⁻¹，拉伸强度72.27 MPa，Li⁺/Mg²⁺理想选择性超过170，并在天然海水中实现约36%的单程直接锂提取率。

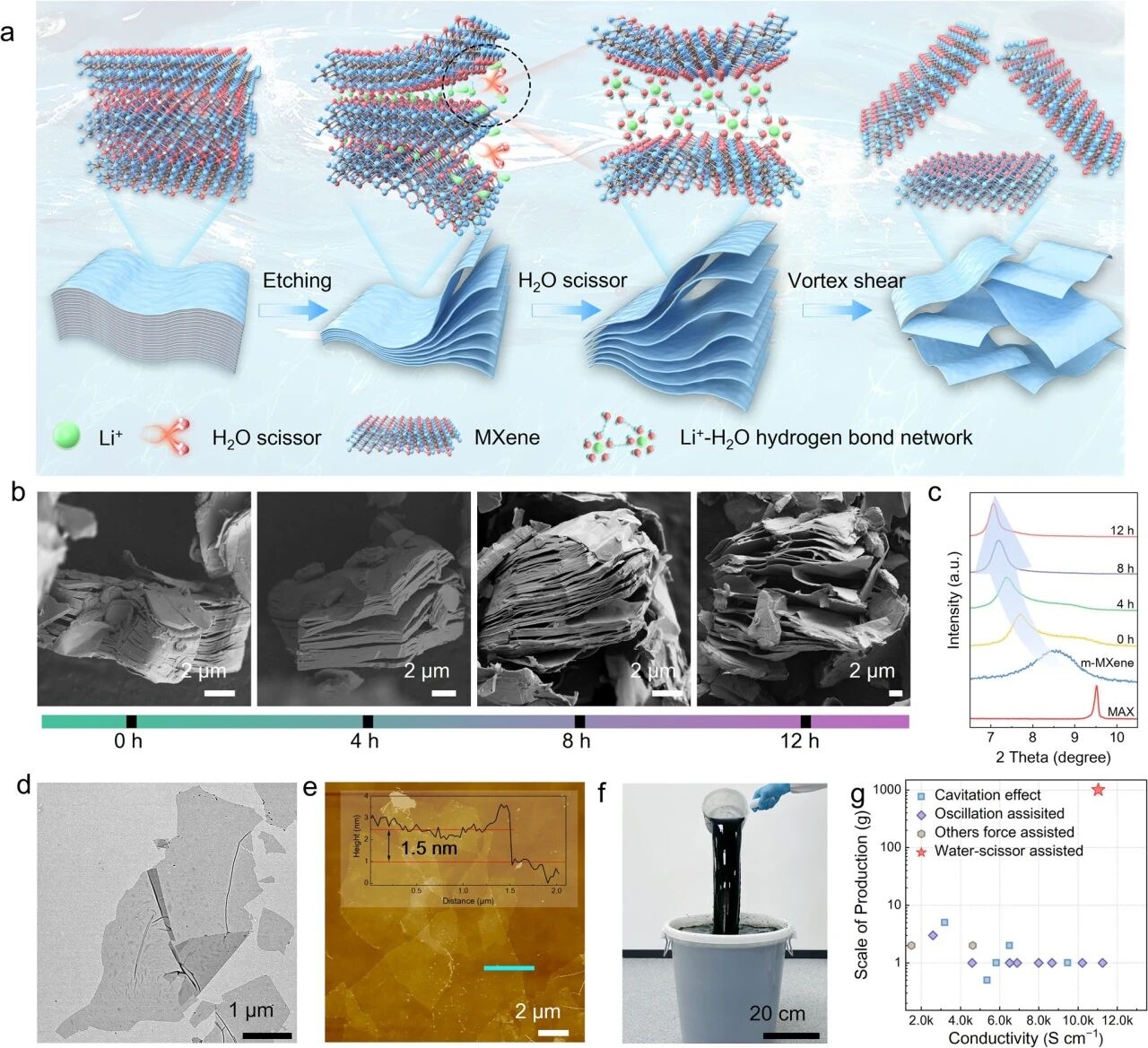

图1. 展示水介导MXene剥离机制与规模化制备过程，说明水分子通过构建Li⁺–H₂O氢键网络将多层MXene逐步撑开，并实现5 mg mL⁻¹高浓度公斤级单层MXene分散液

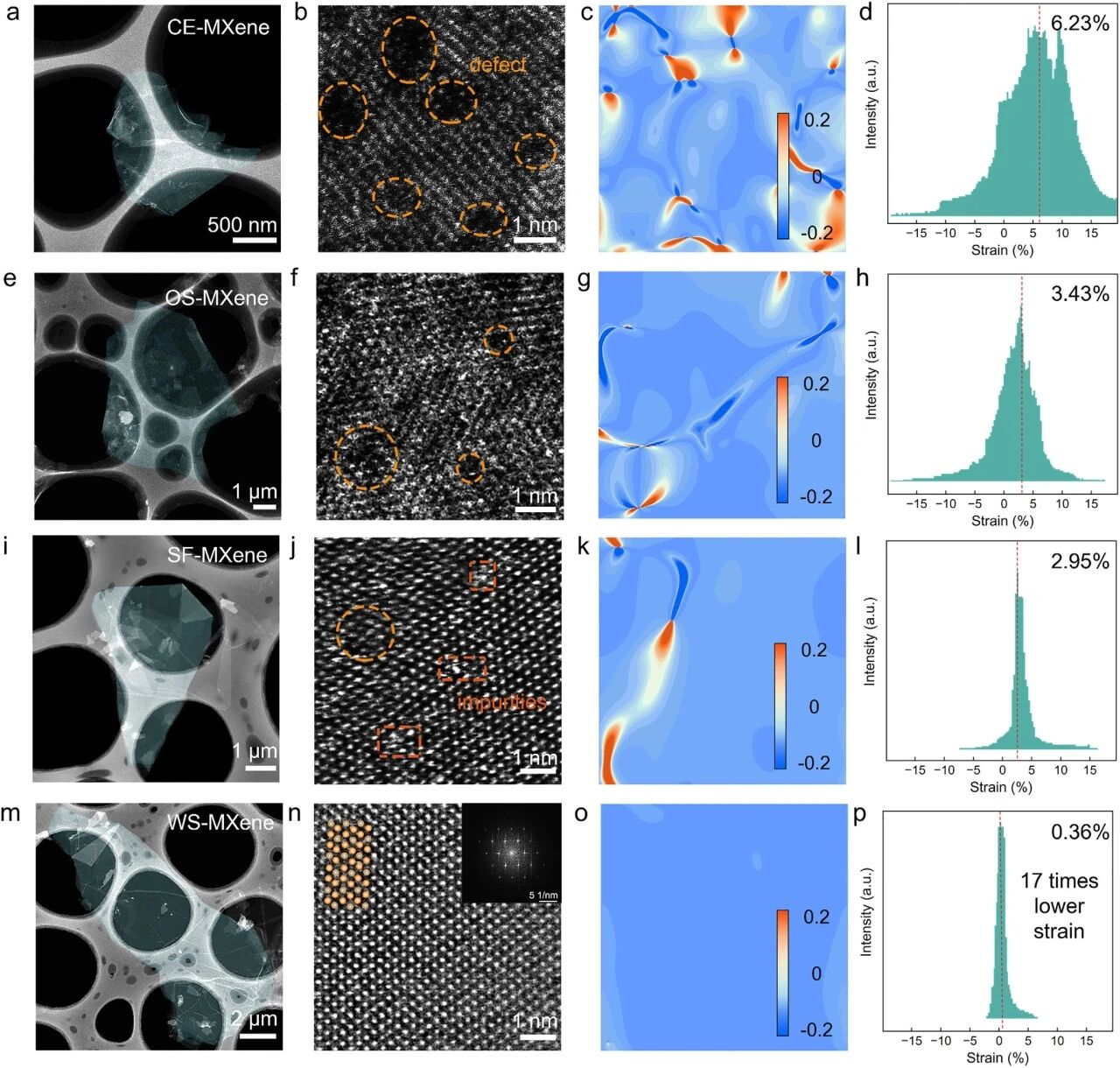

图2. 对比CE-MXene、OS-MXene、SF-MXene和WS-MXene的原子级结构，证明水介导策略可显著减少空位、杂质团簇和晶格应变，使WS-MXene应变低至0.36%

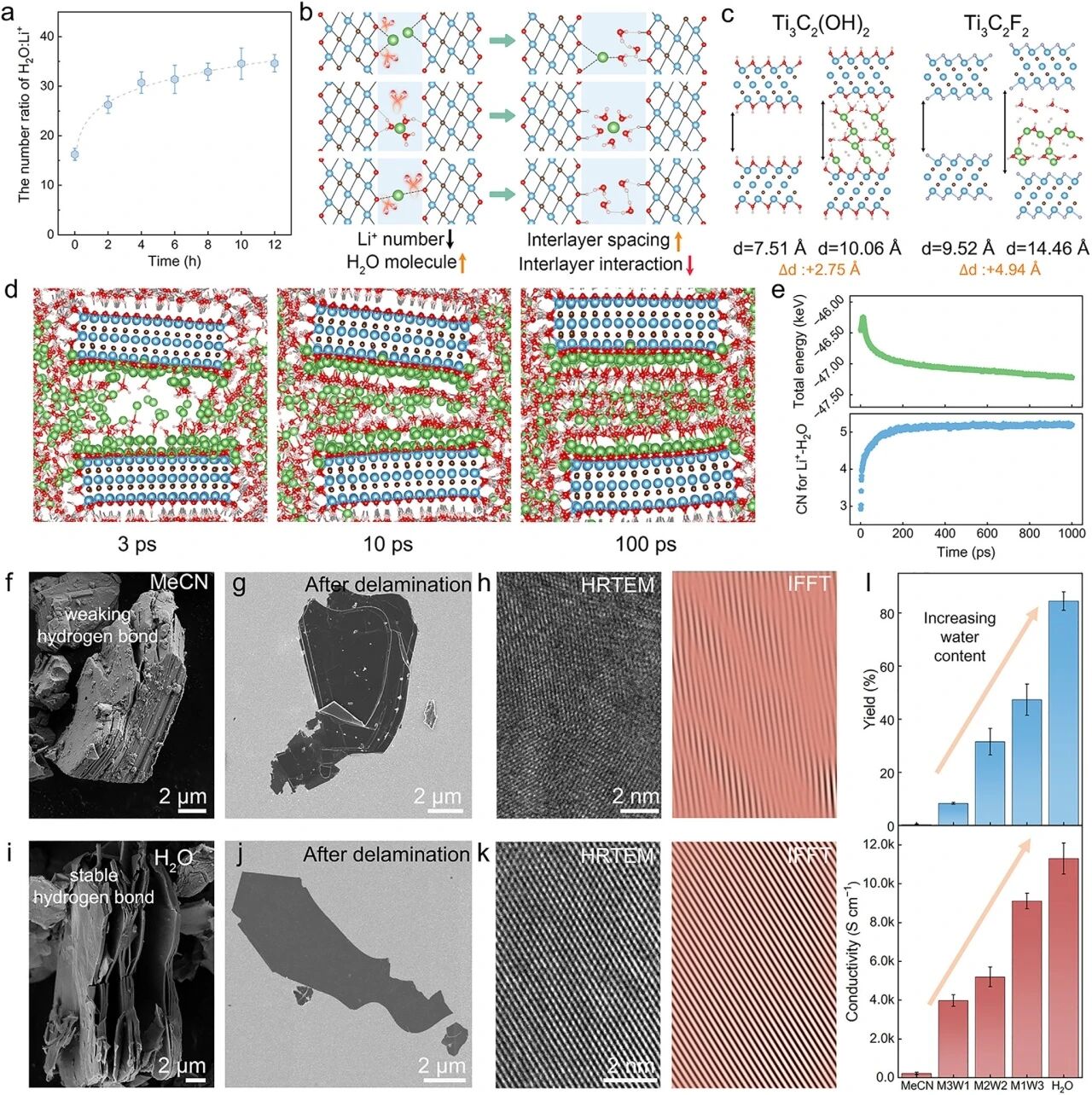

图3. 阐明“水分子剪刀”的剥离机制，结合H₂O/Li⁺比例演化、DFT层间距计算、MD模拟和MeCN对照实验，证明Li⁺–H₂O氢键网络是自发层间扩张和高质量剥离的关键

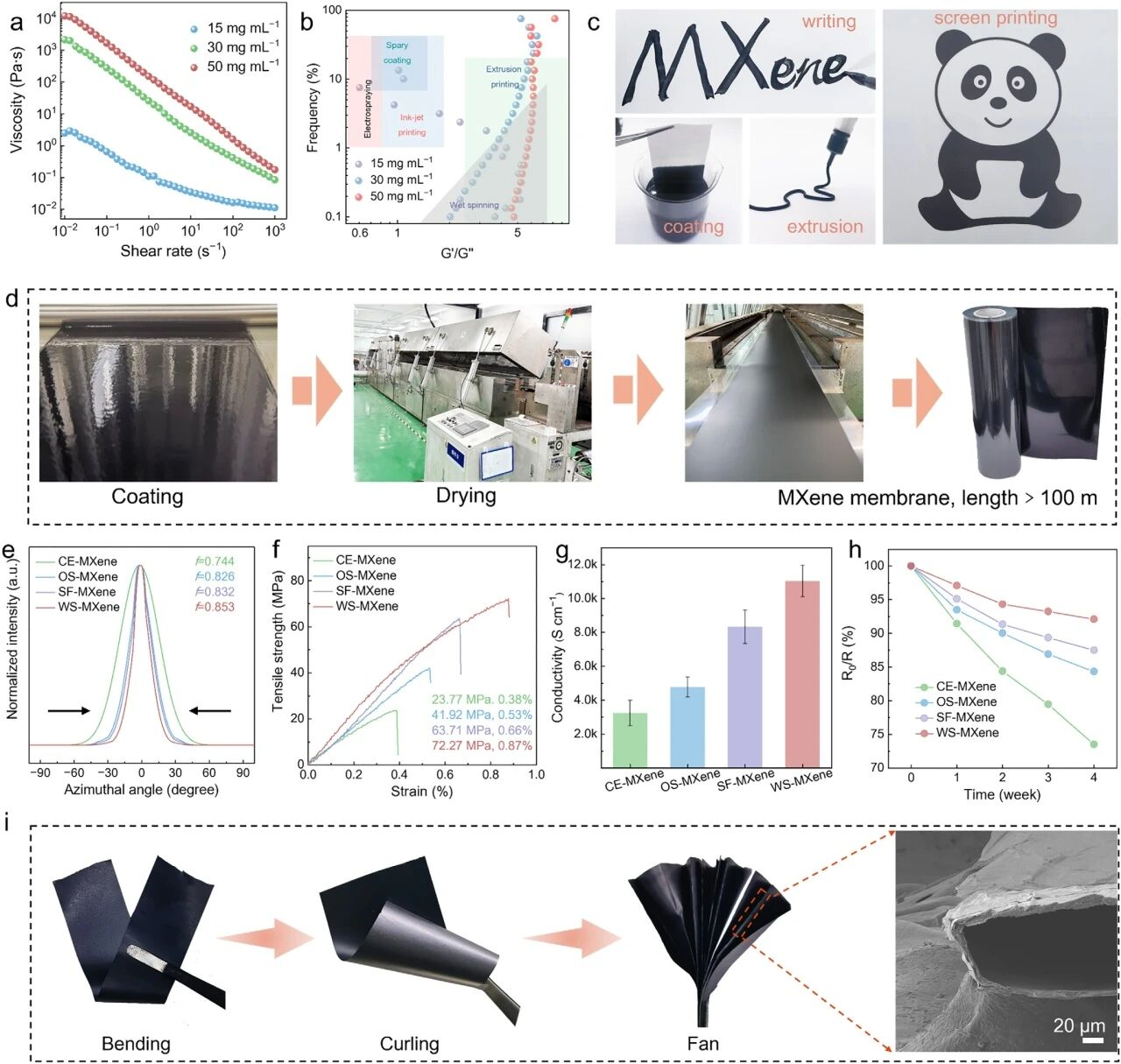

图4. 展示WS-MXene墨水的流变可加工性、卷对卷百米级制膜过程及膜性能，说明大尺寸无缺陷片层赋予膜高取向、高强度、高导电性、抗氧化稳定性和优异柔性

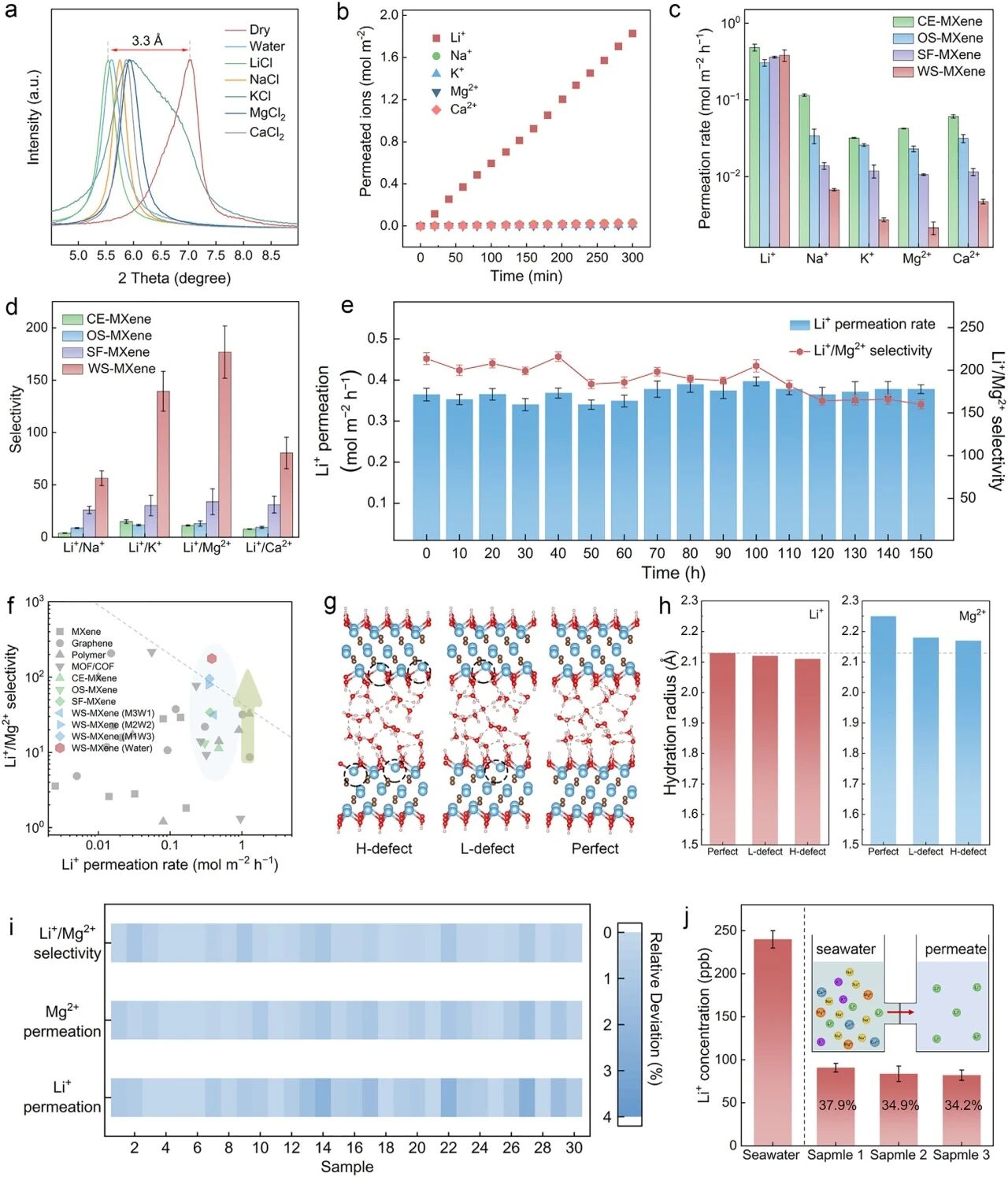

图5. 展示WS-MXene膜的精准离子筛分与海水提锂应用，证明其在16.0 Å水合层间距下兼具快速Li⁺传输和强Mg²⁺排斥，并实现天然海水中约36%的直接锂提取
